工业应用

太阳能逆变器

太阳能发电的优点是太阳能资源永不枯竭,零排放,规模大小皆宜。太阳能逆变器是连接太阳能光伏电池板和电网之间的电力电子设备。其先把直流电转成直流电以实现太阳能最大功率跟踪控制功能,然后再把直流电转换成交流电。按交流输出相位数可分为:单相逆变器、三相逆变器。按电气隔离情况可分为:隔离型、非隔离型。根据逆变器的特点,220V项目选用单相组串式逆变器,8KW-30KW选用三相组串式逆变器,50KW以上的项目,可以根据实际情况选用组串式逆变器或集中式逆变器。

传统光伏逆变器必须与隔离变压器相匹配,而隔离变压器通常让效能下降2%。新型的光伏逆变器采用非隔离电感,发电量高,效率高,尺寸小,重量轻。

APS的碳化硅MOSFET与二极管将成为推动电感元件的小电感量化,高频化和低损耗的重要力量。

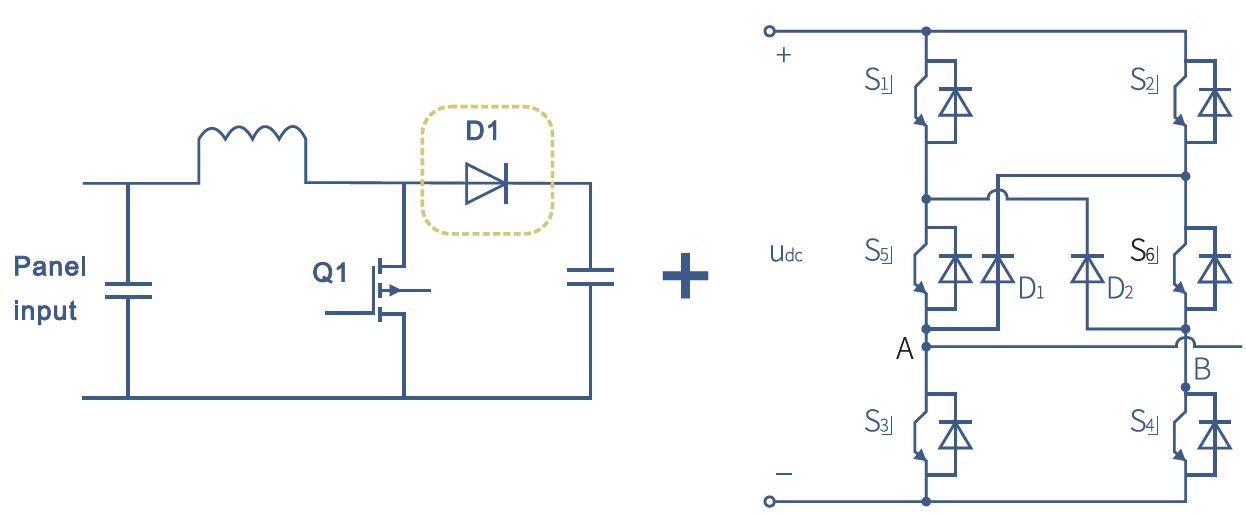

太阳能几乎是无限的,大部分地方都可以使用。 它是最环保的能源。 标准的PV功率转换系统具有隔离或非隔离的第一级DC-DC转换器,以及用于交流输出的第二级DC-AC逆变器。 为了满足美国的安全要求,通常需要在PV电池和交流输出之间进行隔离。在欧洲和日本,许多逆变器的设计均采用非隔离式拓扑,这样可以减轻重量,提高效率并降低成本,但它们也需要接地回路。 保护电路,避免意外电击。 对于商业和工业应用,典型的三相功率为10至100 kW,可通过APS SiC二极管和MOSFET解决方案来提供服务。


Silicon Carbide Solar Power

Silicon Carbide Solar Power


1700V SiC Diode

6A – 12A / TO247-3

Product Voltage(V) Current Rating Package
ACD12PD170B 1700 V 12 A TO-247-3
ACD12PS170A 1700 V 12 A TO-220-2
ACD06PS170C 1700 V 6 A TO-220-2

650V SiC MOSFET

15mΩ- 120mΩ / TO247-3, TO247-4

Product RDS(on) Current Rating Package
ACM015P065Q 15 mΩ 130 A TO-247-4
ACM060P065Q 55 mΩ 54 A TO-247-4
ACM030P065Q 24 mΩ 90 A TO-247-4

1200V SiC MOSFET

Product RDS(on) Current Rating Package
ACM040P120Q 40 mΩ 62 A TO-247-4
ACM080P120Q 80 mΩ 40 A TO-247-4
