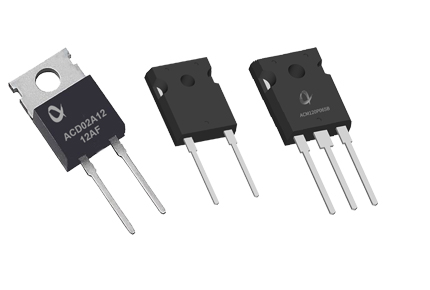

APS提供最广泛的碳化硅二极管产品组合,在碳化硅市场拥有 10 多年的经验。 我们的二极管采用 MPS 设计(该设计结合了肖特基和 PiN 二极管的最佳功能),比标准肖特基阻隔二极管更坚固可靠。 将我们的 SiC 二极管与 SiC MOSFET 配对使用,可实现更高的效率和降低组件成本的强大组合
APS提供最广泛的碳化硅二极管产品组合,在碳化硅市场拥有 10 多年的经验。 我们的二极管采用 MPS 设计(该设计结合了肖特基和 PiN 二极管的最佳功能),比标准肖特基阻隔二极管更坚固可靠。 将我们的 SiC 二极管与 SiC MOSFET 配对使用,可实现更高的效率和降低组件成本的强大组合

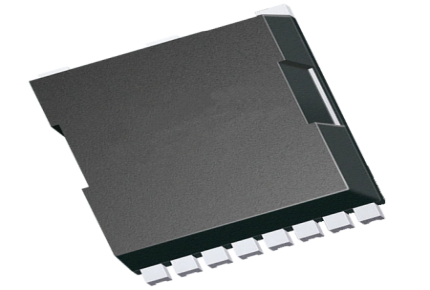

碳化硅MOSFET可实现更高的开关频率并减小电感,电容器,滤波器和变压器等组件的尺寸。 我们的碳化硅MOSFET能够以更高的阻断电压和雪崩能力实现更低的开关损耗和传导损耗。

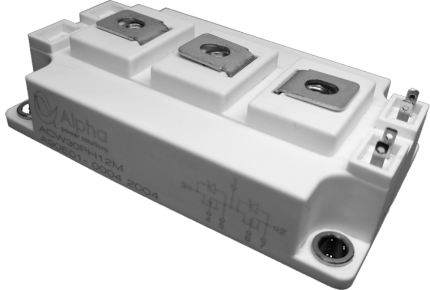

APS设计的1200V/200A-300A全碳化硅半桥模块,导通电阻可低达5mW,内置具有理想反向特性的碳化硅肖特基二极管,开关特性几乎与温度无关,可以在更高的开关频率下运作。APS的全碳化硅模块正在进入诸如电动车电机驱动器、牵引、太阳能逆变器、风能逆变器和UPS电源等应用。
